在小模數齒輪傳動中，蝸桿斜齒輪傳動是基于螺旋齒輪傳動原理而出現的一種新型結構，其高傳動比，低噪聲，齒厚配置快速簡便，結構簡單，得到設計和使用單位的歡迎。特別是，金屬漸開線蝸桿配塑料漸開線斜齒輪傳動，已在民生齒輪傳動中得到越來越廣泛應用，但其中的金屬漸開線蝸桿，包括減齒厚金屬漸開線蝸桿的制造，普遍存在精度較差等問題，影響了整體噪聲和傳動效率。

　　金屬漸開線蝸桿的量產制造所采用的設備，是一種新型的高速旋風銑床，這種設備如果從國外購買，價格非常高，普通中小民營企業通常只能購買國產設備。因為操作、刀具、機床本身的精度等等原因，量產的漸開線蝸桿精度，始終處于現行國標9級及以下等級，裝配使用后，噪聲效率很難有較高的突破，對總裝企業提出的蝸桿精度穩定地達到國標7級或者7級以上的要求，難度較大。

　　二、對策與效果

　　格艾傳動科技有限公司是一家小型加工企業，成立后一直從事小微型模數漸開線蝸桿及配套零件的生產加工，現有高速旋風銑設備幾乎都是國內較小的機床廠所生產。在購買的設備無法滿足用戶要求的情況下，為實現提高產品質量，提出了立足于自力更生，自己改造國產機床，提高機床加工精度的項目。這一工作從2017年開始，首先配備了高精度的檢測設備，以保證檢測的可靠性，并對現有旋風銑加工機床從床身、導軌、主軸傳動箱、尾架頂尖等方面進行逐個零部件精度測量，提出的目標是各傳動件在組裝后達到誤差穩定小于(等于)0.002mm的高要求，機床零件精度達不到要求，就重新制造零件；在對機床的主軸跳動及其穩定性，尾架頂尖的相對主軸的旋轉精度，均提出的要求，在原生產機床廠家的配合下，經反復修復檢測，最終達到了機床精度的工作穩定性小于0.002mm的要求。這樣一來，生產產品的質量有了極大的提高，量產的可靠性得到了保證。穩定了產品的質量，滿足了用戶的需要。這樣生產出來的產品，裝配的蝸桿斜齒輪傳動，噪聲低，效率較高，工作穩定性高，得到了用戶的肯定。根據他們自己檢測的結果，模數從0.4mm到3mm的，頭數從單頭到四頭，精密切削可達國標3級精度，量產的鋼制蝸桿質量可穩定達國標5級精度。較低價位量產精度可達國標6級，為金屬漸開線蝸桿的質量，走出了自己的路。

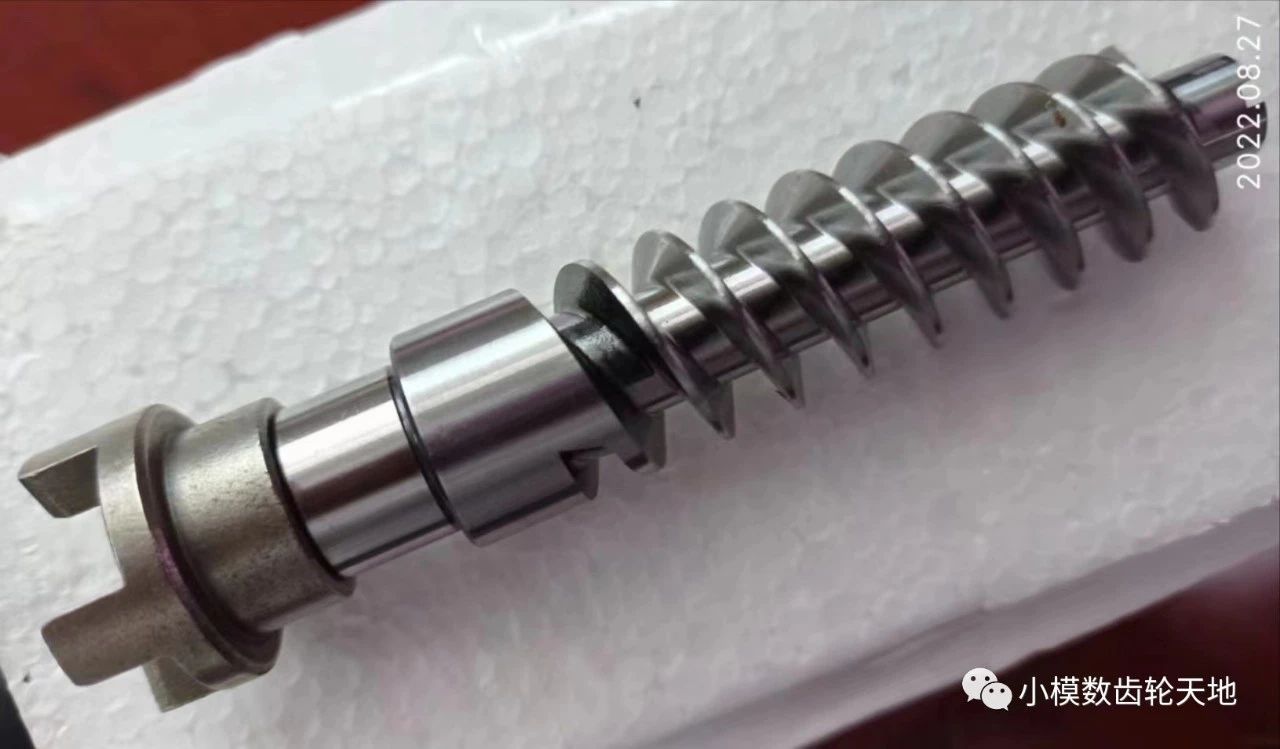

金屬漸開線蝸桿

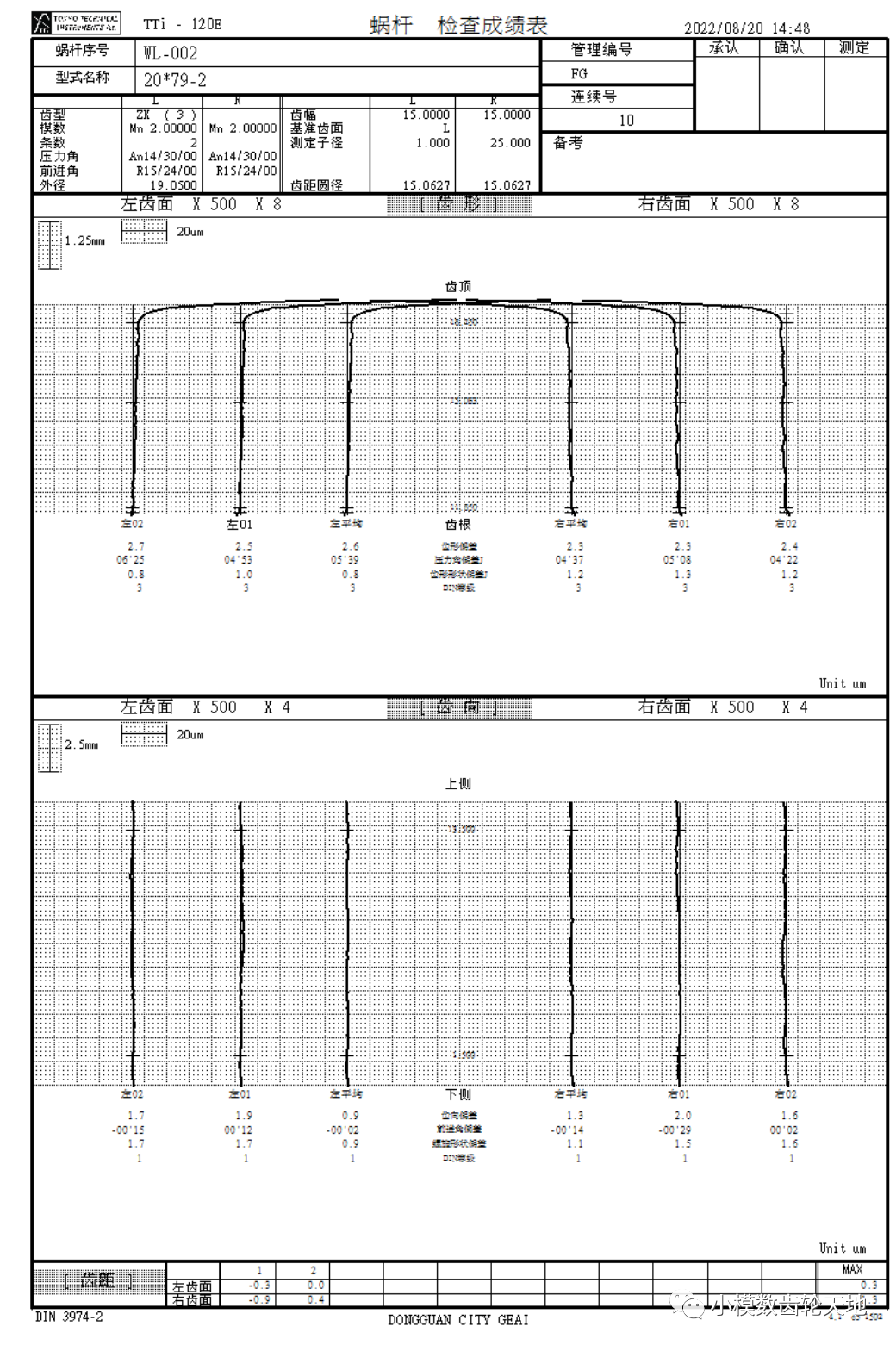

蝸桿檢測報告1

蝸桿檢測報告2

　　三、社會價值

　　通過對旋風銑床的改造，反向促使機床生產廠家接受了這樣的改造原理，提高了機床產品質量。用戶在制造漸開線蝸桿時就可以通過質量管控得到量產的高精度蝸桿，配上合適的斜齒輪，控制好各自的齒面粗糙度，解決了原先存在的問題。
