隨著齒輪加工行業對制造精度、生產效率、加工質量的要求越來越高，對齒輪加工刀具的性能也提出了更高的要求。針對中小模數齒輪加工，山高推出了專利的可轉位刀片式滾刀，高效率、高精度的解決方案將使中小模數齒輪的加工變得更加簡單。

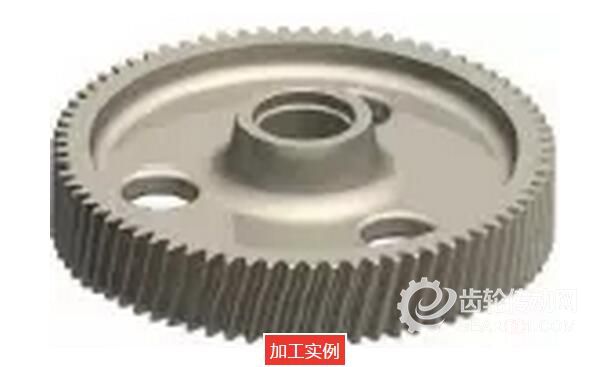

變速箱齒輪

材料：齒輪鋼 硬度：34-43 HRC

模數：4.5

齒數：73

壓力角：25°

螺旋角：12°

旋向：右旋

齒頂圓直徑：343 mm

加工效果：

加工時間從366秒降低到156秒，工序時間縮短了58%。加工效率比傳統涂層的高速鋼滾刀提高了不止一倍。

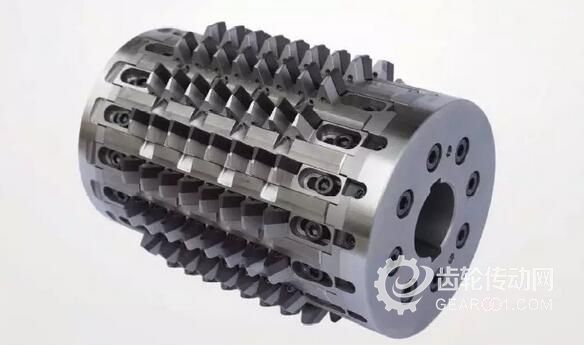

產品特征：

同一個滾刀刀體可以安裝不同齒形的刀片，加工壓力角不同的齒輪時無需更換整套刀體，只需更換刀夾及刀片，可以大幅減少您的庫存數量

專為模數M3.55到M8的齒輪設計，加工精度可達DIN3962 8級

切向鎖緊系統使?jié)L刀具有與整體刀具相匹敵的強度，可靠的加工工藝減少非計劃停機

高精度及預校準的刀具設計免去了對刀時間，有效縮短加工時間、節約成本。您可以使用同一組刀夾進行磨齒、剃齒前的加工乃至精加工

無需重磨

更短的加工時間，更高的加工效率。
